水泥厂除尘系统煤粉车间真空清扫系统方案设计
原煤往往含有一定量的水分，直接粉磨不仅效率低下，还可能影响煤粉的燃烧性能。因此，在实际生产中，大多采用粉磨与烘干同步进行的工艺。承担这一任务的设备，常见的有风扫式球磨机和立式磨。风扫式球磨机通过内部钢球的撞击和研磨将原煤粉碎，同时引入热气流对物料进行烘干；立式磨则利用磨辊与磨盘的相对运动碾压物料，配合热风完成烘干与粉磨，两种设备都能很好地适应含水分原煤的处理需求。
一、 项目背景与核心挑战
煤粉车间特性：
高爆炸风险：煤粉属可燃粉尘（Kst > 200 bar·m/s），粒径细（<200μm）、比表面积大，遇点火源（静电、火花、高温）极易引发爆炸。
流动性强：干燥煤粉易飘散，传统清扫（压缩空气吹扫）会形成粉尘云，达到爆炸下限（20~50g/m³）。
职业健康危害：长期吸入煤尘可导致尘肺病，车间粉尘浓度需严格控制在 PC-TWA ≤ 4mg/m³（GBZ 2.1）。
设备磨损：煤粉磨蚀性强，系统需耐受长期磨损。
治理目标：
本质安全：系统设计符合 ATEX/IECEx 防爆标准及 NFPA 652/GB 15577 规范，消除点火源与粉尘云。
高效收集：在煤磨机、输送带、斗提机、仓泵、阀门法兰等泄漏点实现源头捕集。
杜绝二次扬尘：100%替代人工清扫与压缩空气吹扫。
粉尘循环利用：收集的煤粉返回生产流程，减少能源浪费。
二、 系统核心设计：防爆型中央真空清扫系统

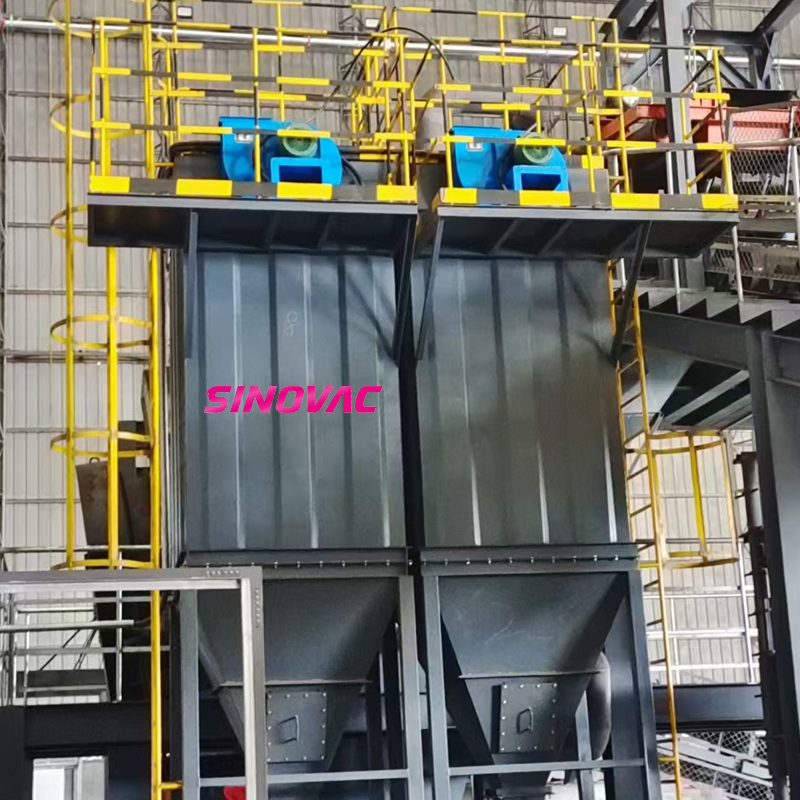

1. 防爆真空主机单元
组件技术要求风机防爆电机（Ex d IIB T4）、叶轮采用无火花铝青铜合金，壳体接地电阻 ≤ 1Ω。
过滤系统防静电覆膜滤筒（表面电阻 ≤ 10Ω），过滤效率 H13（99.95% @ 0.3μm），带压差监控报警。
预分离旋风分离器（分离效率 >90%，减少主过滤器负荷） + 阻火器（防回火）。
脉冲反吹氮气惰化反吹（替代压缩空气），压力 0.5MPa，配备防静电脉冲阀。
泄爆装置泄爆片（Pmax ≤ 9 barg）+ 无焰泄爆器（Flameless Venting），导向安全区。
抑爆系统爆炸压力传感器联动化学抑制剂（如NaHCO），响应时间 < 15ms。
2. 防爆管网设计
管道材质：无缝钢管（壁厚 ≥ 3mm），内壁喷涂耐磨碳化硅涂层（耐磨损 > 10年），全程静电跨接（电阻 ≤ 10Ω）。
管道风速：主管 ≥ 23m/s（煤粉输送*低安全风速），支管 ≥ 20m/s，防止粉尘沉降。
布局原则：避免水平管段，倾斜 ≥ 60°；弯头曲率半径 R=3D（减少磨损与积粉）。
3. 防爆清扫终端
类型应用场景安全设计固定吸口煤磨机轴承密封点、输送带落料口、斗提机检修门配备气动隔离阀（Ex认证），吸口风速 ≥ 1.0m/s。
软管操作站地面、设备表面、角落清扫抗静电软管（表面电阻 ≤ 10Ω），工具采用铜合金（防碰撞火花）。
自动清扫机器人煤粉仓顶部、大型设备底部本安型（Ex ia）控制系统，IP65防护等级。
4. 粉尘处置与抑爆
集尘斗：锥角 ≥ 70°（防积粉），配备振动器 + 流化装置。
卸灰系统：双闸板阀（气密性 > 99%）+ 旋转卸料阀（Ex d IIB T4），卸灰至密闭吨袋。
返料路径：吨袋经负压输送管道直接注入煤磨进料口，全程惰化（O < 8%）。
三、 安全控制系统
核心逻辑：PLC + SIS（安全仪表系统），符合 SIL 2 等级。
监测参数：
管道风速（<20m/s 报警，<18m/s 停机）
氧气浓度（>12% 触发氮气惰化）
温度（>70℃ 停机）
静电电位（>100mV 报警）
联动措施：超限参数触发抑爆系统、停机及消防报警。
四、 关键计算参数（示例）
参数计算公式/取值说明系统风量Q = n × Q × Kn=吸点数, Q=单点风量(50m³/h), K=同时系数(0.8)
管道直径D = √(4Q/3600πv)v=23m/s（安全风速）
爆炸压力P_red = P_max × (V/V)泄爆面积计算依据（NFPA 68）
五、 预期效果
安全达标：
车间粉尘浓度 ≤ 2mg/m³（远低于国标限值）
爆炸风险等级降至 A类（可接受）（GB/T 3836.14）
经济效益：
煤粉回收率 > 98%（年节约燃煤成本 ≥ 50万元）
维护成本降低 40%（对比传统布袋除尘）
环境效益：
排放浓度 ≤ 5mg/m³（超低排放）
六、 实施要点
安装规范：
所有金属部件接地跨接（接地电阻 ≤ 10Ω）
管道焊缝100% X射线探伤（无死角）
运维要求：
每日检查静电电位与泄爆装置
滤筒更换前氮气吹扫 30min（O < 8%）
认证文件：
系统整体 ATEC 防爆认证
滤筒 FM/UL 防静电认证
总结：煤粉车间真空清扫系统的核心是 “防爆优先，源头控制”。通过惰化反吹、全系统防静电、爆炸三重防护（泄爆+抑爆+隔离）及智能监控，在高效除尘的同时实现本质安全。设计需严格遵循 GB 50058-2014《爆炸危险环境电力装置设计规范》 与 NFPA 652-2019《可燃性粉尘基础标准》。
